Nackenrohre
Bitte beachten Sie:
Einschübe, Pfosten, Schellen, Wandanschraubteile etc. sind nicht im Lieferumfang der Fressgitter enthalten. Bitte bestellen Sie diese nach Bedarf dazu.
Abstandhalter für Nackenrohr 60 mm an Pfosten 76 mm
Set bestehend aus: 1 x Art-Nr. 341095 Patura Abstandhalter für Nackenrohr, Durchmesser 60,3 mm (2"), Länge 40 cm2 x Art.-Nr. 341246 Bügelschraube 76 mm (2 1/2"), M10, zur Befestigung des Abstandhalters an einem Pfosten 76 mm1 x Art.-Nr. 341101 Stabile Kreuzklemme 60 x 60 mm (2" x 2"), zur Befestigung eines Nackenrohrs 60,3 mm (2") am Abstandhalter
Abstandhalter Nackenrohr, für Rohr 60,3 mm an Pfosten 102 mm
Set bestehend aus: 1 x Art-Nr. 341095 Patura Abstandhalter für Nackenrohr, Durchmesser 60,3 mm (2"), Länge 40 cm2 x Art.-Nr. 341247 Bügelschraube 102 mm (3 1/2"), M10, zur Befestigung des Abstandhalters an einem Pfosten 102 mm1 x Art.-Nr. 341101 Stabile Kreuzklemme 60 x 60 mm (2" x 2"), zur Befestigung eines Nackenrohrs 60,3 mm (2") am Abstandhalter
Abstandhalter Nackenrohr, für Rohr 60,3 mm an Pfosten 90 mm Quadrat
Set bestehend aus: 1 x Art-Nr. 341095 Patura Abstandhalter für Nackenrohr, Durchmesser 60,3 mm (2"), Länge 40 cm2 x Art.-Nr. 341015 Bügelschraube 90 x 90 mm, M10, zur Befestigung des Abstandhalters an einem Pfosten 90 x 90 mm1 x Art.-Nr. 341101 Stabile Kreuzklemme 60 x 60 mm (2" x 2"), zur Befestigung eines Nackenrohrs 60,3 mm (2") am Abstandhalter
Abstandhalter Nackenrohr, ohne Zubehör
Der Patura Abstandhalter 341095 besteht aus einem 40 cm langen Rohr mit 60,3 mm Durchmesser (Nennweite 2") mit angeschweißter Befestigungsplatte.Die Befestigungsplatte kann mit je 2 passenden Bügelschrauben (bei Art.-Nr. 341095 nicht im Lieferumfang enthalten) an runden Pfosten mit 76 mm oder 102 mm Durchmesser oder an rechteckigen Pfosten 90 x 90 mm befestigt werden. Das Nackenrohr wird mit jeweils einer stabilen Kreuzklemme (bei Art.-Nr. 341095 nicht im Lieferumfang enthalten) am Rohr des Abstandhalters befestigt. Passendes Zubehör (bitte nach Bedarf dazu bestellen):2 x Art.-Nr. 341246 Bügelschraube 76 mm (2 1/2"), M10, zur Befestigung eines Abstandhalters an einem Pfosten 76 mm2 x Art.-Nr. 341247 Bügelschraube 102 mm (3 1/2"), M10, zur Befestigung eines Abstandhalters an einem Pfosten 102 mm2 x Art.-Nr. 341015 Bügelschraube 90 x 90 mm, M10, zur Befestigung eines Abstandhalters an einem Pfosten 90 x 90 mm1 x Art.-Nr. 341100 Stabile Kreuzklemme 60 x 48 mm (2" x 1 1/2"), zur Befestigung eines Nackenrohrs 48 mm an einem Abstandhalter1 x Art.-Nr. 341101 Stabile Kreuzklemme 60 x 60 mm (2" x 2"), zur Befestigung eines Nackenrohrs 60 mm an einem Abstandhalter1 x Art.-Nr. 341224 Stabile Kreuzklemme 76 x 60 mm( 2 1/2" x 2"), zur Befestigung eines Nackenrohrs 76 mm an einem Abstandhalter
Adapterplatte Universal
Für Pfosten-Rohr-Verbindungen. Ermöglicht das Verbinden von Pfosten 60 mm, 76 mm, 90x90 mm, 102 mm mit Rohren 48,3 mm, 60 mm, 76 mm, 89 mm. Als Zubehör benötigen Sie 2 passende Bügelschrauben für den Pfosten und 2 passende Bügelschrauben für das Rohr.
Bügelschraube 102 mm (3 1/2"), M10
Gewindelänge 40 mm, Innenbreite 102 mm, Innenhöhe 135 mm
Bügelschraube 34 mm (1"), M8
Gewindelänge 25 mm, Innenbreite 25 mm, Innenhöhe 60 mm
Bügelschraube 42 mm (1 1/4"), M8
Gewindelänge 30 mm, Innenbreite 43 mm, Innenhöhe 60 mm
Bügelschraube 48 mm (1 1/2"), M10
Gewindelänge 30 mm, Innenbreite 50 mm, Innenhöhe 80 mm
Bügelschraube 60 mm (2"), M10
Gewindelänge 25 mm, Innenbreite 61 mm, Innenhöhe 80 mm
Bügelschraube 60 mm (2"), M10, mit Steg
Gewindelänge: 35 mm Innenbreite: 61 mm Innenhöhe: 80 mm
Bügelschraube 76 mm (2 1/2"), M10
Gewindelänge 40 mm, Innenbreite 76 mm, Innenhöhe 110 mm
Bügelschraube 89 mm (3"), M10
Gewindelänge 40 mm, Innenbreite 92 mm, Innenhöhe 115 mm
Bügelschraube 90 mm x 90 mm, M10
Gewindelänge 15 mm, Innenbreite 90 mm, Innenhöhe 110 mm.Abbildung ähnlich. (Patura hat auf galvanisch verzinkte Bügelschrauben umgestellt.)
Einschub Compact einfach
Kann auch als Wandhalter für Rohre 60,3 mm (2") genutzt werden. Rohrlänge 30 cm (+ Befestigungslasche).Rohr-Außendurchmesser ca. 51 mm.

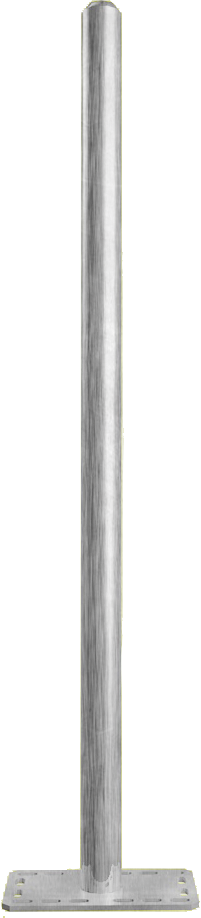

Pfosten 76, Länge 1,65 m, mit Bodenplatte
Pfosten 76 mm, l = 1,65 m Mit Bodenplatte 200x200x8 mm Ohne Halter Gewicht: 15 kg

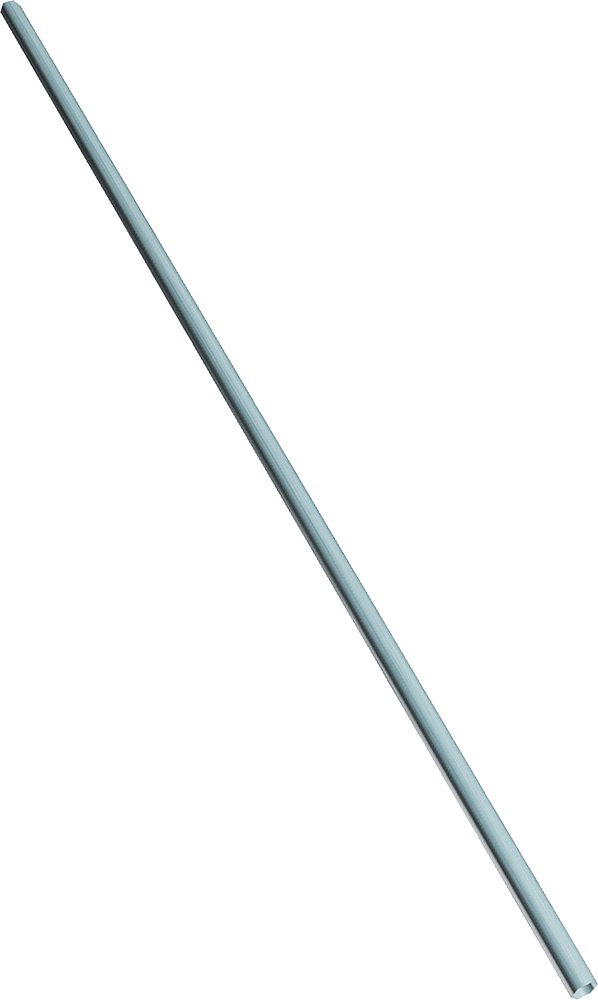

Rohr 48,3 (1 1/2") x 3,2 mm, 6 m Stange
Abgabe nur in ganzen Stangen a 6 m.
Rohrkupplung innen, für Rohr 48 mm
1 1/2", Länge 26 cm, Durchmesser der Einschübe = 40 mm
Rohrkupplung innen, für Rohr 60 mm
2", Länge 26 cm, Durchmesser der Einschübe = 52 mm
Rohrkupplung innen, für Rohr 89 mm
3", Länge 34 cm, Durchmesser der Einschübe = 80 mm
