Liegeboxen
Betonschraube 10 x 80 mm, Edelstahl
Sicherer Halt in Beton, ohne Dübel. Passend für Bohrlöcher mit 12 mm Durchmesser.
Betonschraube 12 x 100 mm, Edelstahl
Sicherer Halt in Beton, ohne Dübel. Passend für Bohrlöcher mit 10 mm Durchmesser.

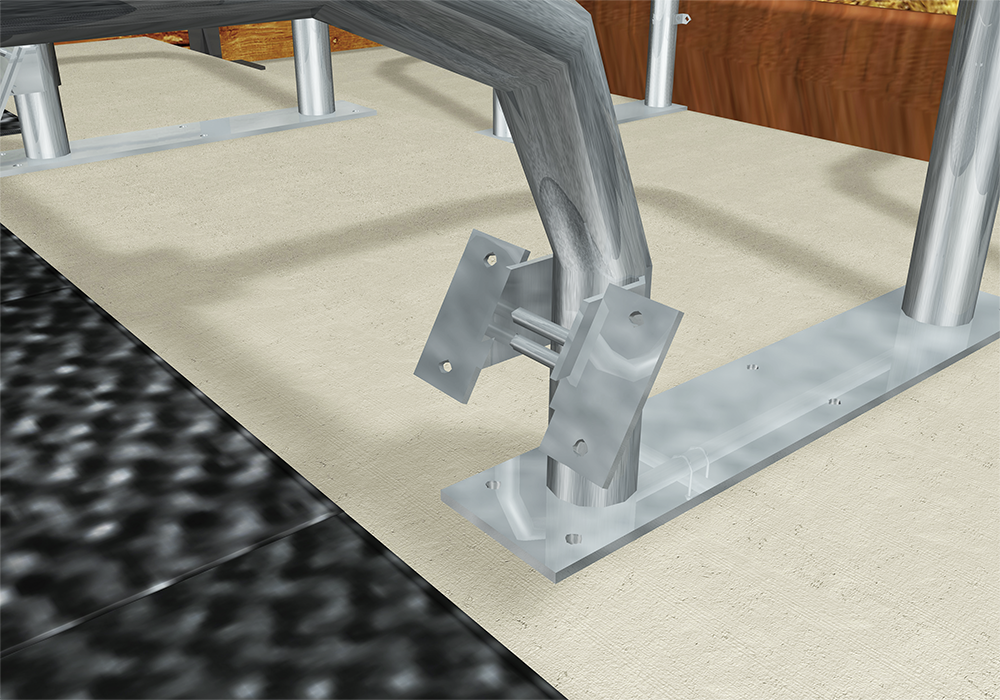

Bugbretthalter Classic, d= 48,3 mm, vz
Bugbretthalter Classic, d= 48,3 mm, vz
Bugbretthalter Classic, d= 60,3 mm, vz
Bugbretthalter Classic, d= 60,3 mm, vz (nur Hochbox)

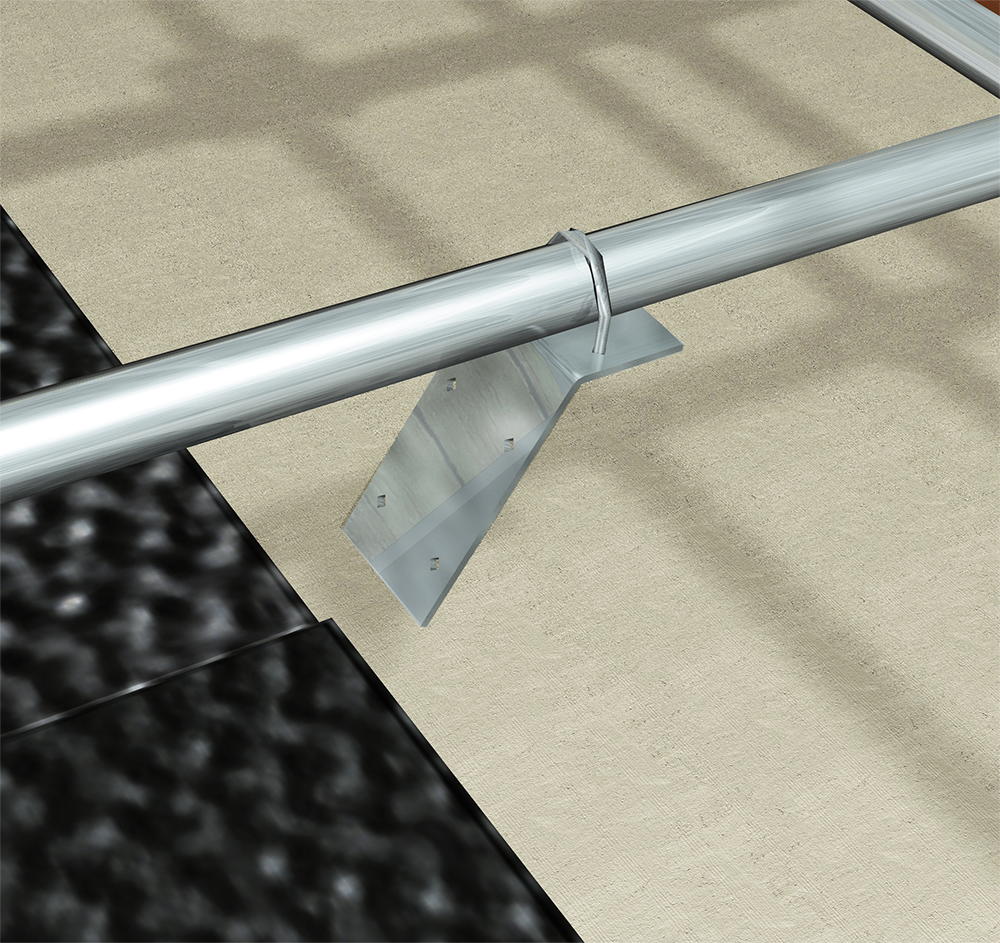

Bugbretthalter, mit Bügelschraube 1 1/2" x M10
Bugbretthalter inklusive U-Bügelschraube 1 1/2”x M10 (nur bei Hochbox)
Bugbretthalter, mit Bügelschraube 2" x M10, vz
Bugbretthalter inklusive U-Bügelschraube 2”x M10 (nur bei Hochbox)

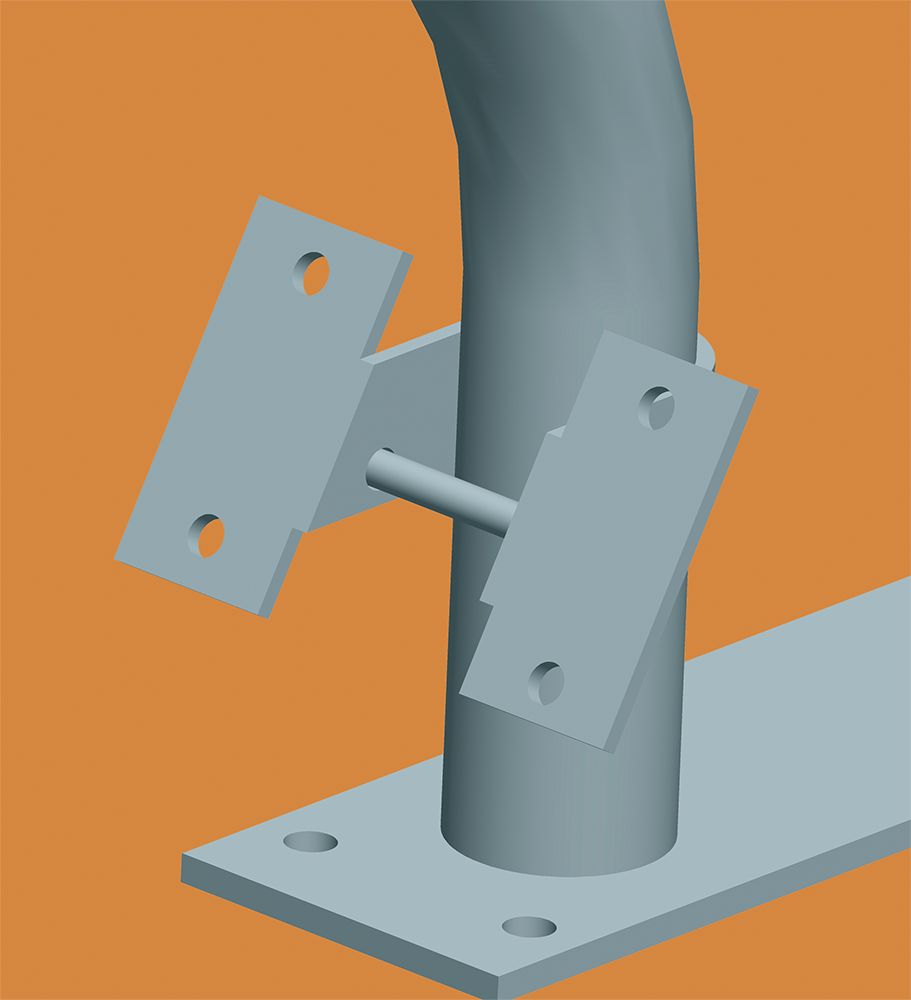

Bugbretthalter, Montagewinkel (für Endplatz)
Bugbretthalter, Montagewinkel vz (für Endplatz)

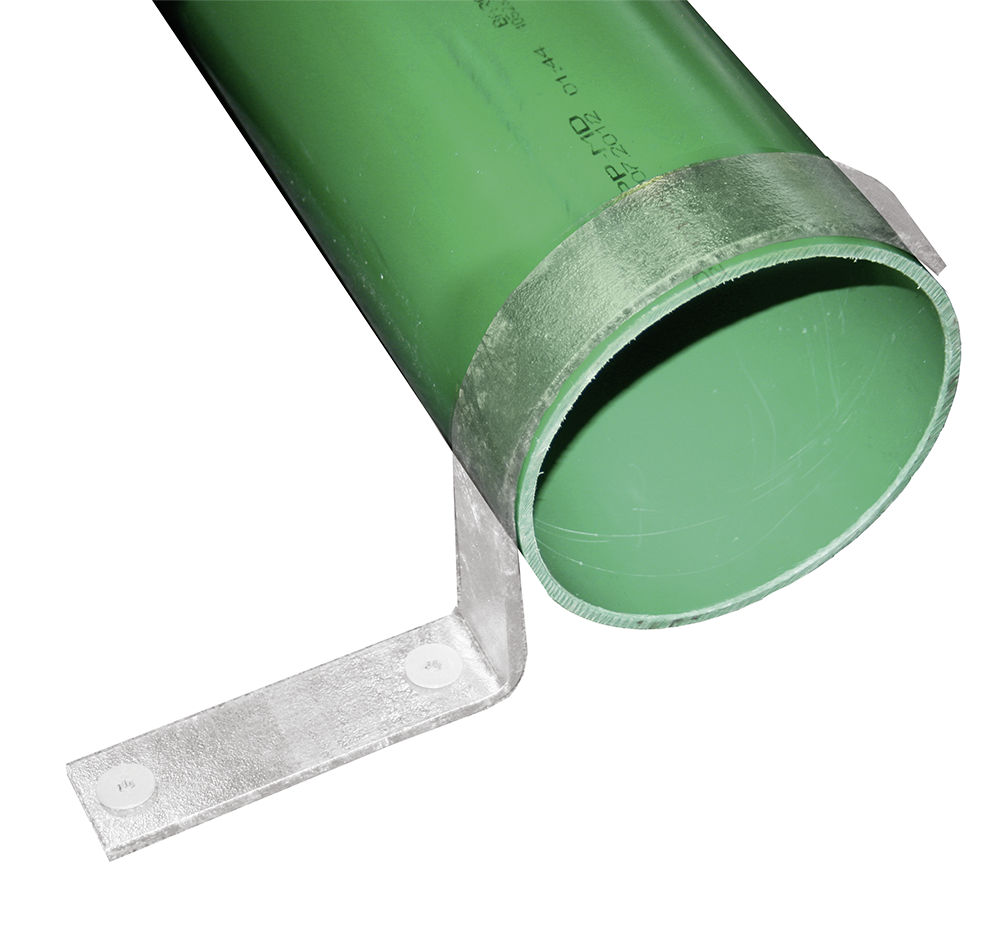

Bugrolle 160 mm, Länge 5 m, Wandstärke 5 mm

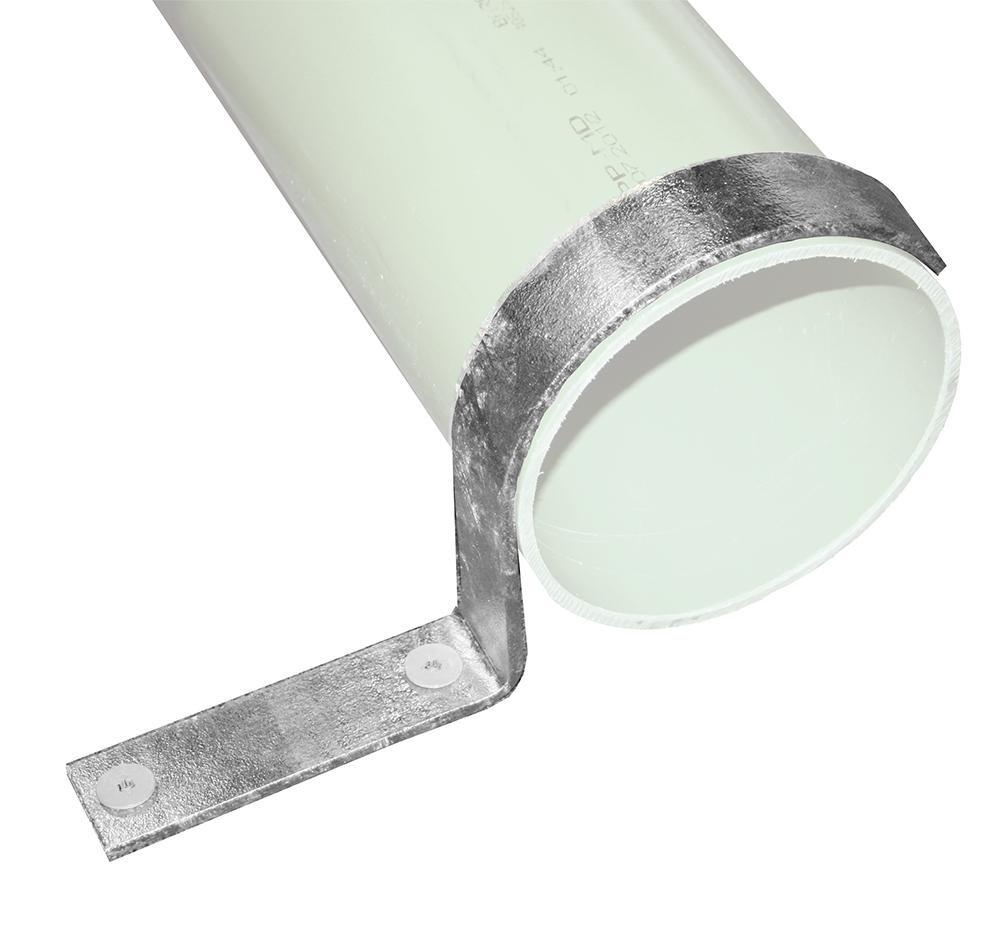

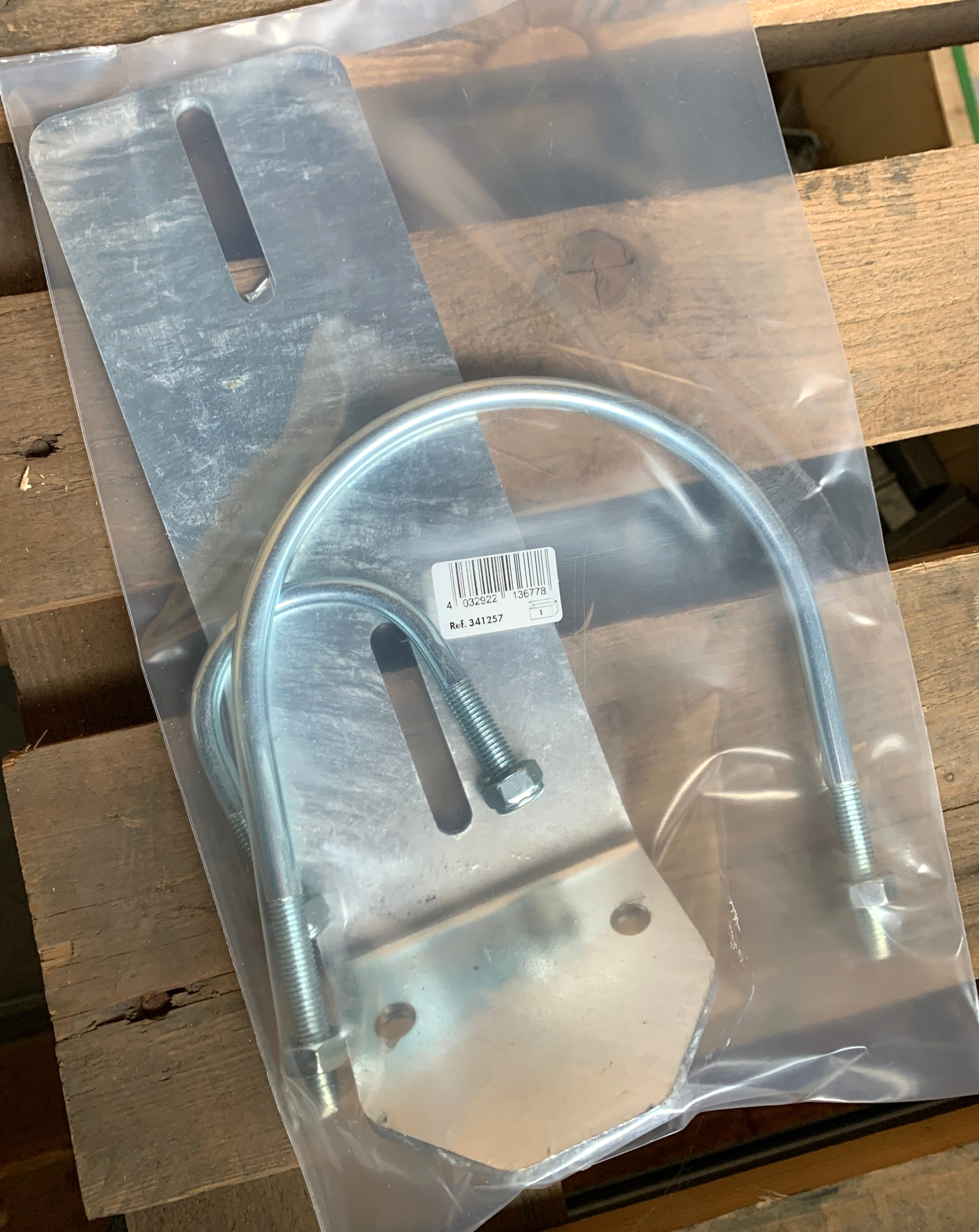

Passende Halter bitte dazu bestellen. Diese sind nicht im Lieferumfang enthalten. Patura empfiehlt, mind. 3 Halter je Bugrolle (5 m) zu montieren. ArNr. 341259 Halter für Bugrolle (zur Befestigung am Boden)ArtNr. 341256 Wandhalter für Bugrolle (zur Befestigung der Enden der Bugrollen an WändenArtNr. 341257 Halter für Bugrolle an Rohr 60,3 mm (Nennweite 2")

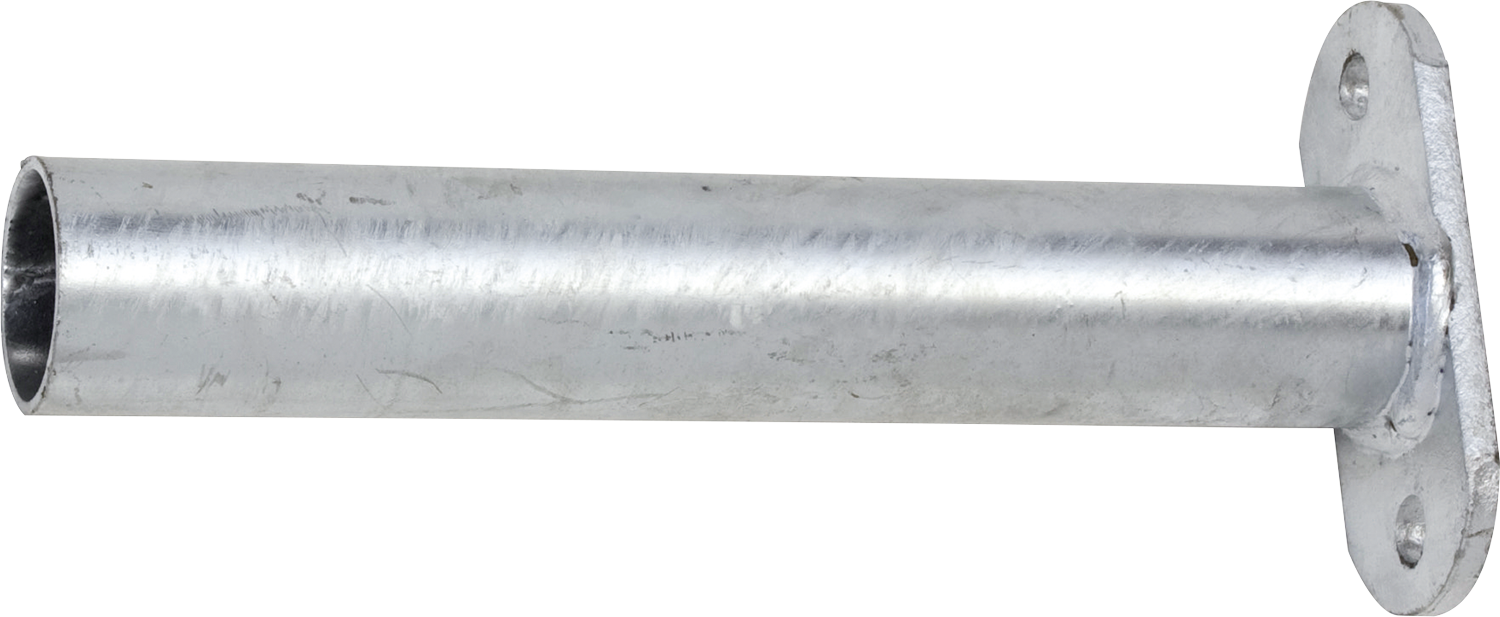

Einschub Compact einfach
Kann auch als Wandhalter für Rohre 60,3 mm (2") genutzt werden. Rohrlänge 30 cm (+ Befestigungslasche).Rohr-Außendurchmesser ca. 51 mm.

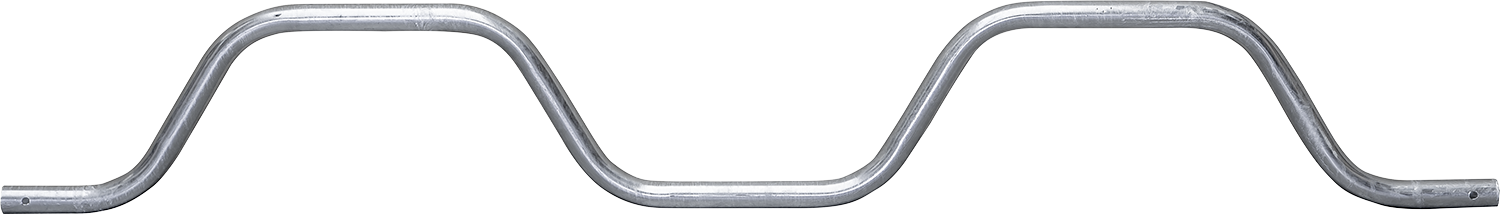

Gewelltes Nackenrohr für 2 Liegeboxen je 1,20 m
Rohr 48,3 x 3,2 mm. Für 2 Liegeboxen je 1,20 m Breite. Montage: PATURA empfiehlt für die die gewellten Nackenrohre 2 alternative Montagevarianten: Montagevariante alt: Beginn an der Wand mit einem Wandhalter, z.B. 341090 oder 341091. Auf dem ersten Liegeboxenbügel wird das Nackenrohr mit einer Kreuzklemme 334615 verschraubt. Mittig über dem 2. Liegeplatz wird das Nackenrohr abgesägt und mit einem Rohrverbinder außen, ArtNr. 334616 mit dem nächsten Nackenrohr verschraubt. Auf dem zweiten Liegeboxenbügel wir das Nackenrohr wieder mit einer Kreuzklemme 334615 befestigt. Über jedem 2. Liegeplatz werden weitere Nackenrohre mit Rohrverbindern angeschlossen und mit Kreuzklemmen auf den Liegeboxenbügeln befestigt. Am Ende der Liegeboxenreihe wird über dem letzten Platz oder vorletzten Platz (je nach Zahl der Plätze) als Abschluss das abgesägte Stück des ersten Nackenrohres oder ein weiteres auf ¾ Länge abgesägtes Nackenrohr montiert und am Ende der Reihe wieder mit einem Wandhalter befestigt. Montagevariante neu: Beginn an der Wand mit einem Wandhalter, z.B. 341090 oder 341091. Auf dem ersten Liegeboxenbügel wird das Nackenrohr mit einer Kreuzklemme 334615 verschraubt. Auf dem zweiten Liegeboxenbügel wird das Nackenrohr ohne Rohrverbinder mit dem 2. Nackenrohr gestoßen und mit einer Kreuzklemme 334615 auf dem Liegeboxenbügel verschraubt. Als zusätzliche Verstärkung kann an der Stoßstelle ein ca. 30 cm langes Rohr mit 42,4 mm (1 ¼“) in das Nackenrohr geschoben werden. Erforderlich ist diese Verstärkung laut PATURA aber nicht. Die restlichen Nackenrohre werden in gleicher Weise montiert und das Ende wieder mit einem Wandhalter befestigt.
Gewelltes Nackenrohr für 2 Liegeboxen je 1,25 m
Rohr 48,3 x 3,2 mm. Für 2 Liegeboxen je 1,25 m Breite. Montage: PATURA empfiehlt für die die gewellten Nackenrohre 2 alternative Montagevarianten: Montagevariante alt: Beginn an der Wand mit einem Wandhalter, z.B. 341090 oder 341091. Auf dem ersten Liegeboxenbügel wird das Nackenrohr mit einer Kreuzklemme 334615 verschraubt. Mittig über dem 2. Liegeplatz wird das Nackenrohr abgesägt und mit einem Rohrverbinder außen, ArtNr. 334616 mit dem nächsten Nackenrohr verschraubt. Auf dem zweiten Liegeboxenbügel wir das Nackenrohr wieder mit einer Kreuzklemme 334615 befestigt. Über jedem 2. Liegeplatz werden weitere Nackenrohre mit Rohrverbindern angeschlossen und mit Kreuzklemmen auf den Liegeboxenbügeln befestigt. Am Ende der Liegeboxenreihe wird über dem letzten Platz oder vorletzten Platz (je nach Zahl der Plätze) als Abschluss das abgesägte Stück des ersten Nackenrohres oder ein weiteres auf ¾ Länge abgesägtes Nackenrohr montiert und am Ende der Reihe wieder mit einem Wandhalter befestigt. Montagevariante neu: Beginn an der Wand mit einem Wandhalter, z.B. 341090 oder 341091. Auf dem ersten Liegeboxenbügel wird das Nackenrohr mit einer Kreuzklemme 334615 verschraubt. Auf dem zweiten Liegeboxenbügel wird das Nackenrohr ohne Rohrverbinder mit dem 2. Nackenrohr gestoßen und mit einer Kreuzklemme 334615 auf dem Liegeboxenbügel verschraubt. Als zusätzliche Verstärkung kann an der Stoßstelle ein ca. 30 cm langes Rohr mit 42,4 mm (1 ¼“) in das Nackenrohr geschoben werden. Erforderlich ist diese Verstärkung laut PATURA aber nicht. Die restlichen Nackenrohre werden in gleicher Weise montiert und das Ende wieder mit einem Wandhalter befestigt.
