Abtrennungen & Tore R3, RS3
Bitte beachten Sie: Pfosten, Schellen, Wandanschraubteile etc. sind nicht im Lieferumfang der Abtrennungen und Tore enthalten. Bitte bestellen Sie diese nach Bedarf dazu.
1 Stk. Halter für Zusatzrohr, für Abtrennungen und Tore R
Klappbarer Halter für Zusatzrohre über oder unter der Abtrennung. Die Halter können auf den Sprossenabstand der Abtrennungen und Tore R3 bis R5 eingestellt werden. Die Halterung wird auf der mittleren Querstrebe montiert und kann nach Bedarf nach unten und oben geklappt werden. So kann z.B. die Höhe der Abtrennung an die steigende Misthöhe in Tiefstreuställen angepasst werden.
10 Stk. Sicherungsschraube für Fressgitter und Abtrennungen
Die Sicherungsschrauben ersetzen die Steckbolzen der Anschraubteile und Schellen, um zu verhindert, dass die Tiere die Steckbolzen herausziehen können.
5 Stk. Inbus-Schraube M10x20 (Inbusschrauben-Set)
Zum Ersetzen der 6-Kant-Klemmschrauben bei längenverstellbaren Weidezauntoren, Abtrennungen und Stalltoren, um das Verletzungsrisiko für die Tiere zu minimieren.Die Patura Pferde-Weidezauntore sind serienmäßig mit Inbus-Klemmschrauben ausgestattet. Bei allen anderen verstellbaren Weidezauntoren empfehlen wir, die im Lieferumfang enthaltenen 6-Kant-Klemmschrauben durch diese Inbus-Klemmschrauben zu ersetzen.
Abhängung für Tore, mit 8 m Kette, Vollschelle, Spannschloss, Schäkel, vz
Mit 8 m Kette, Vollschelle, Spannschloss und Schäkel

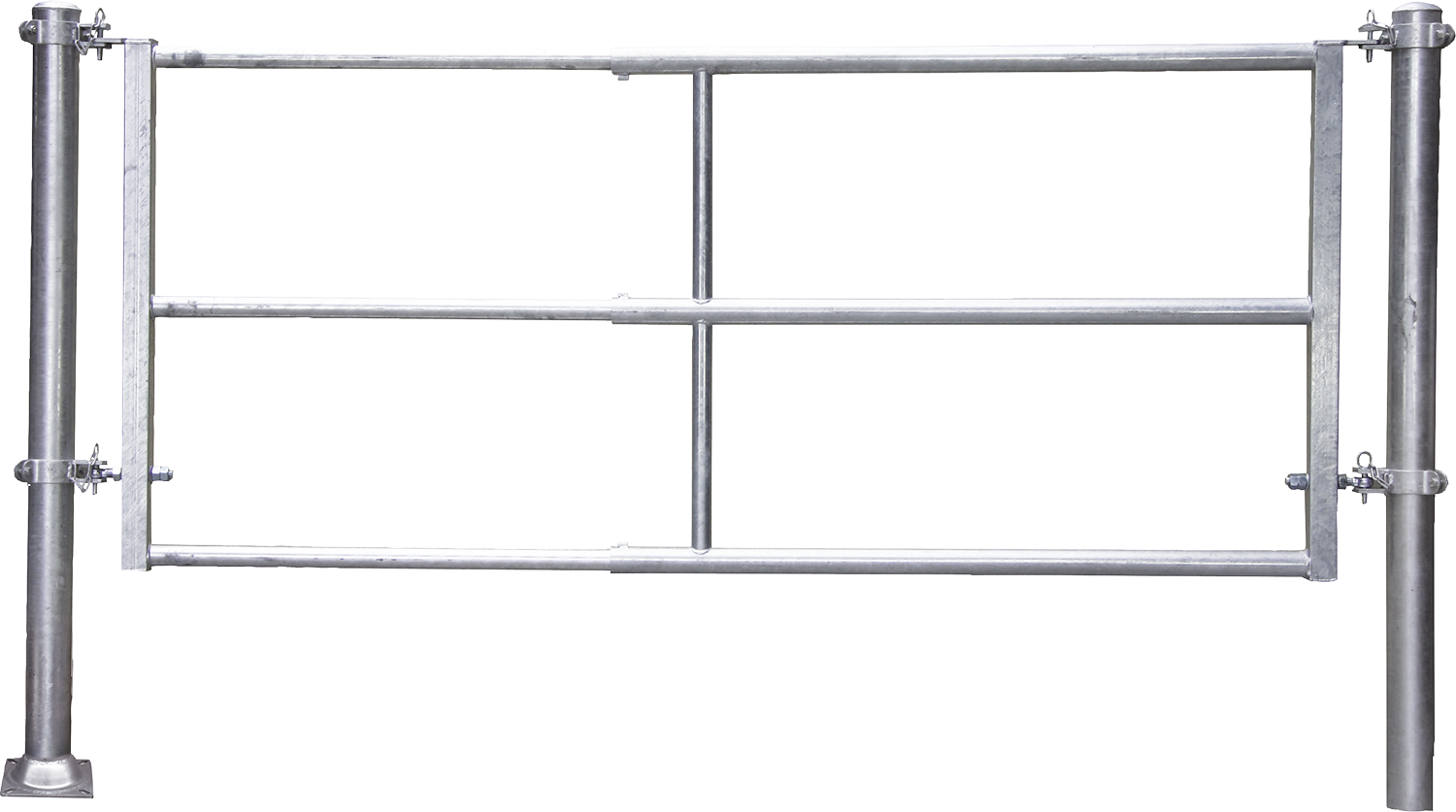

Abtrennung R3 (1/2), Montagelänge 140 - 200 cm
Abtrennung Modell R3. Verwendung für Milchvieh und für Ausläufe für Großpferde. Lieferung OHNE die abgebildeten Pfosten. Das benötigte Befestigungsmaterial (Pfosten, Rohrschellen, Anschraubteile zur Wandmontage etc.) bitte separat bestellen. Das Grundteil der Abtrennung besteht aus Rohr 60 mm. Das Einschubteil der Abtrennung gesteht aus Rohr 48 mm. Die Abtrennung R3 ist ca. 115 cm hoch. Lichter Rohrabstand 45 cm. Normale Montagehöhe: 44 cm über dem Boden. Montagelänge = Länge von Befestigungsloch bis Befestigungsloch Nennlänge = Rastermaß von Mitte Pfosten bis Mitte Pfosten ModellMontagelängeNennlängeGewichtR3 (1/2)1,40 - 2,00 m 1,60 - 2,20 m 36 kgR3 (2/3)2,00 - 2,90 m2,20 - 3,10 m49 kgR3 (3/4) 2,75 - 3,85 m2,95 - 4,05 m61 kgR3 (4/5)3,75 - 4,85 m3,95 - 5,05 m73 kgR3 (5/6)4,75 - 5,85 m4,95 - 6,05 m87 kg
Abtrennung R3 (2/3), Montagelänge 175 - 275 cm
Abtrennung Modell R3. Verwendung für Milchvieh und für Ausläufe für Großpferde. Lieferung OHNE die abgebildeten Pfosten. Das benötigte Befestigungsmaterial (Pfosten, Rohrschellen, Anschraubteile zur Wandmontage etc.) bitte separat bestellen. Das Grundteil der Abtrennung besteht aus Rohr 60 mm. Das Einschubteil der Abtrennung gesteht aus Rohr 48 mm. Die Abtrennung R3 ist ca. 115 cm hoch. Lichter Rohrabstand 45 cm. Normale Montagehöhe: 44 cm über dem Boden. Montagelänge = Länge von Befestigungsloch bis Befestigungsloch Nennlänge = Rastermaß von Mitte Pfosten bis Mitte Pfosten ModellMontagelängeNennlängeGewichtR3 (1/2)1,40 - 2,00 m 1,60 - 2,20 m 36 kgR3 (2/3)2,00 - 2,90 m2,20 - 3,10 m49 kgR3 (3/4) 2,75 - 3,85 m2,95 - 4,05 m61 kgR3 (4/5)3,75 - 4,85 m3,95 - 5,05 m73 kgR3 (5/6)4,75 - 5,85 m4,95 - 6,05 m87 kg
Abtrennung R3 (3/4), Montagelänge 275 - 385 cm
Abtrennung Modell R3. Verwendung für Milchvieh und für Ausläufe für Großpferde. Lieferung OHNE die abgebildeten Pfosten. Das benötigte Befestigungsmaterial (Pfosten, Rohrschellen, Anschraubteile zur Wandmontage etc.) bitte separat bestellen. Das Grundteil der Abtrennung besteht aus Rohr 60 mm. Das Einschubteil der Abtrennung gesteht aus Rohr 48 mm. Die Abtrennung R3 ist ca. 115 cm hoch. Lichter Rohrabstand 45 cm. Normale Montagehöhe: 44 cm über dem Boden. Montagelänge = Länge von Befestigungsloch bis Befestigungsloch Nennlänge = Rastermaß von Mitte Pfosten bis Mitte Pfosten ModellMontagelängeNennlängeGewichtR3 (1/2)1,40 - 2,00 m 1,60 - 2,20 m 36 kgR3 (2/3)2,00 - 2,90 m2,20 - 3,10 m49 kgR3 (3/4) 2,75 - 3,85 m2,95 - 4,05 m61 kgR3 (4/5)3,75 - 4,85 m3,95 - 5,05 m73 kgR3 (5/6)4,75 - 5,85 m4,95 - 6,05 m87 kg
Abtrennung R3 (4/5), Montagelänge 375 - 485 cm
Abtrennung Modell R3. Verwendung für Milchvieh und für Ausläufe für Großpferde. Lieferung OHNE die abgebildeten Pfosten. Das benötigte Befestigungsmaterial (Pfosten, Rohrschellen, Anschraubteile zur Wandmontage etc.) bitte separat bestellen. Das Grundteil der Abtrennung besteht aus Rohr 60 mm. Das Einschubteil der Abtrennung gesteht aus Rohr 48 mm. Die Abtrennung R3 ist ca. 115 cm hoch. Lichter Rohrabstand 45 cm. Normale Montagehöhe: 44 cm über dem Boden. Montagelänge = Länge von Befestigungsloch bis Befestigungsloch Nennlänge = Rastermaß von Mitte Pfosten bis Mitte Pfosten ModellMontagelängeNennlängeGewichtR3 (1/2)1,40 - 2,00 m 1,60 - 2,20 m 36 kgR3 (2/3)2,00 - 2,90 m2,20 - 3,10 m49 kgR3 (3/4) 2,75 - 3,85 m2,95 - 4,05 m61 kgR3 (4/5)3,75 - 4,85 m3,95 - 5,05 m73 kgR3 (5/6)4,75 - 5,85 m4,95 - 6,05 m87 kg
Abtrennung R3 (5/6), Montagelänge 475 - 585 cm
Abtrennung Modell R3. Verwendung für Milchvieh und für Ausläufe für Großpferde. Lieferung OHNE die abgebildeten Pfosten. Das benötigte Befestigungsmaterial (Pfosten, Rohrschellen, Anschraubteile zur Wandmontage etc.) bitte separat bestellen. Das Grundteil der Abtrennung besteht aus Rohr 60 mm. Das Einschubteil der Abtrennung gesteht aus Rohr 48 mm. Die Abtrennung R3 ist ca. 115 cm hoch. Lichter Rohrabstand 45 cm. Normale Montagehöhe: 44 cm über dem Boden. Montagelänge = Länge von Befestigungsloch bis Befestigungsloch Nennlänge = Rastermaß von Mitte Pfosten bis Mitte Pfosten ModellMontagelängeNennlängeGewichtR3 (1/2)1,40 - 2,00 m 1,60 - 2,20 m 36 kgR3 (2/3)2,00 - 2,90 m2,20 - 3,10 m49 kgR3 (3/4) 2,75 - 3,85 m2,95 - 4,05 m61 kgR3 (4/5)3,75 - 4,85 m3,95 - 5,05 m73 kgR3 (5/6)4,75 - 5,85 m4,95 - 6,05 m87 kg
Aufhängung für Abtrennungen
Zur Aufhängung bzw. Befestigung von Toren und Abtrennungen direkt an anderen Abtrennungen

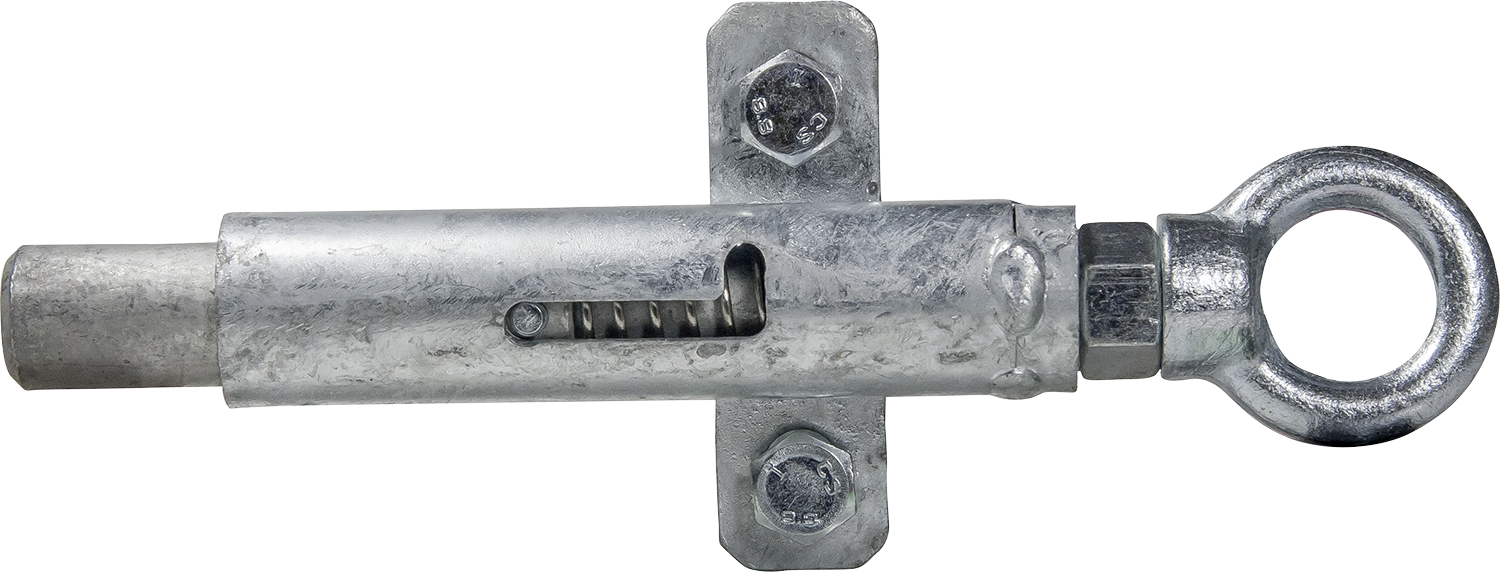

Ersatzriegel für Schnellverschluss RS, horizontal
Passend für Tore RS3, RS4, RS5
Rohrkupplung innen, für Rohr 60 mm
2", Länge 26 cm, Durchmesser der Einschübe = 52 mm
Schnellverschluss TS für Abtrennung R
für Vierkantrohr 60x60 mm. Das passende Gegenstück zum Einrasten des Riegels (siehe Bild) ist separat zu bestellen. Die Gegenstücke gibt es in verschiedenen Ausführungen wahlweise mit Rohrschelle oder als Wandanschraubteil.

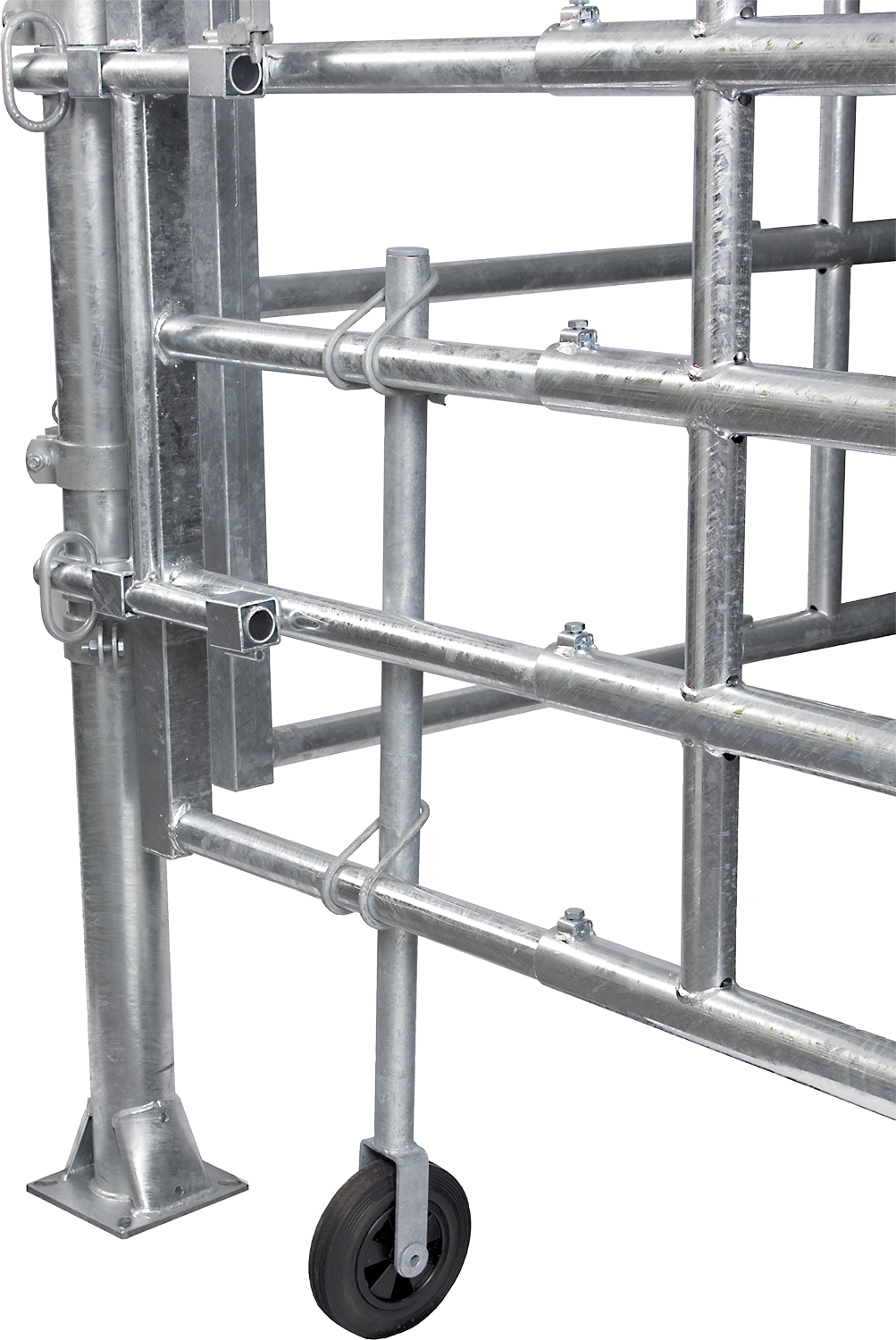

Stützrad für Stalltore
Für Tor R. Lieferung inkl. 2 x Kreuzklemmschrauben zur Montage am Einschubteil. Für die Montage am Grundteil werden zusätzlich 2 Kreuzklemmschrauben 341110 benötigt.
Tor R3 (1/2), Montagelänge 140 - 200 cm
Tor Modell R3. Verwendung für Milchvieh und für Ausläufe für Großpferde. Lieferung OHNE die abgebildeten Pfosten. Das benötigte Befestigungsmaterial (Pfosten, Rohrschellen, Anschraubteile zur Wandmontage etc.) bitte separat bestellen. Das Grundteil der Abtrennung besteht aus Rohr 60 mm. Das Einschubteil der Abtrennung gesteht aus Rohr 48 mm. Das Tor R3 ist ca. 115 cm hoch. Lichter Rohrabstand 45 cm. Normale Montagehöhe: 44 cm über dem Boden. Montagelänge = Länge von Befestigungsloch bis Befestigungsloch Nennlänge = Rastermaß von Mitte Pfosten bis Mitte Pfosten Modell Montagelänge Nennlänge Gewicht R3 (1/2) 1,40 - 2,00 m 1,60 - 2,20 m 38 kg R3 (2/3) 2,00 - 2,90 m 2,20 - 3,10 m 49 kg R3 (3/4) 2,90 - 3,90 m 3,10 - 4,10 m 61 kg R3 (4/5) 3,90 - 4,90 m 4,10 - 5,10m 76 kg R3 (5/6) 4,90 - 5,90 m 5,10 - 6,10 m 89 kg
Tor R3 (2/3), Montagelänge 200 - 290 cm
Tor Modell R3. Verwendung für Milchvieh und für Ausläufe für Großpferde. Lieferung OHNE die abgebildeten Pfosten. Das benötigte Befestigungsmaterial (Pfosten, Rohrschellen, Anschraubteile zur Wandmontage etc.) bitte separat bestellen. Das Grundteil der Abtrennung besteht aus Rohr 60 mm. Das Einschubteil der Abtrennung gesteht aus Rohr 48 mm. Das Tor R3 ist ca. 115 cm hoch. Lichter Rohrabstand 45 cm. Normale Montagehöhe: 44 cm über dem Boden. Montagelänge = Länge von Befestigungsloch bis Befestigungsloch Nennlänge = Rastermaß von Mitte Pfosten bis Mitte Pfosten Modell Montagelänge Nennlänge Gewicht R3 (1/2) 1,40 - 2,00 m 1,60 - 2,20 m 38 kg R3 (2/3) 2,00 - 2,90 m 2,20 - 3,10 m 49 kg R3 (3/4) 2,90 - 3,90 m 3,10 - 4,10 m 61 kg R3 (4/5) 3,90 - 4,90 m 4,10 - 5,10m 76 kg R3 (5/6) 4,90 - 5,90 m 5,10 - 6,10 m 89 kg

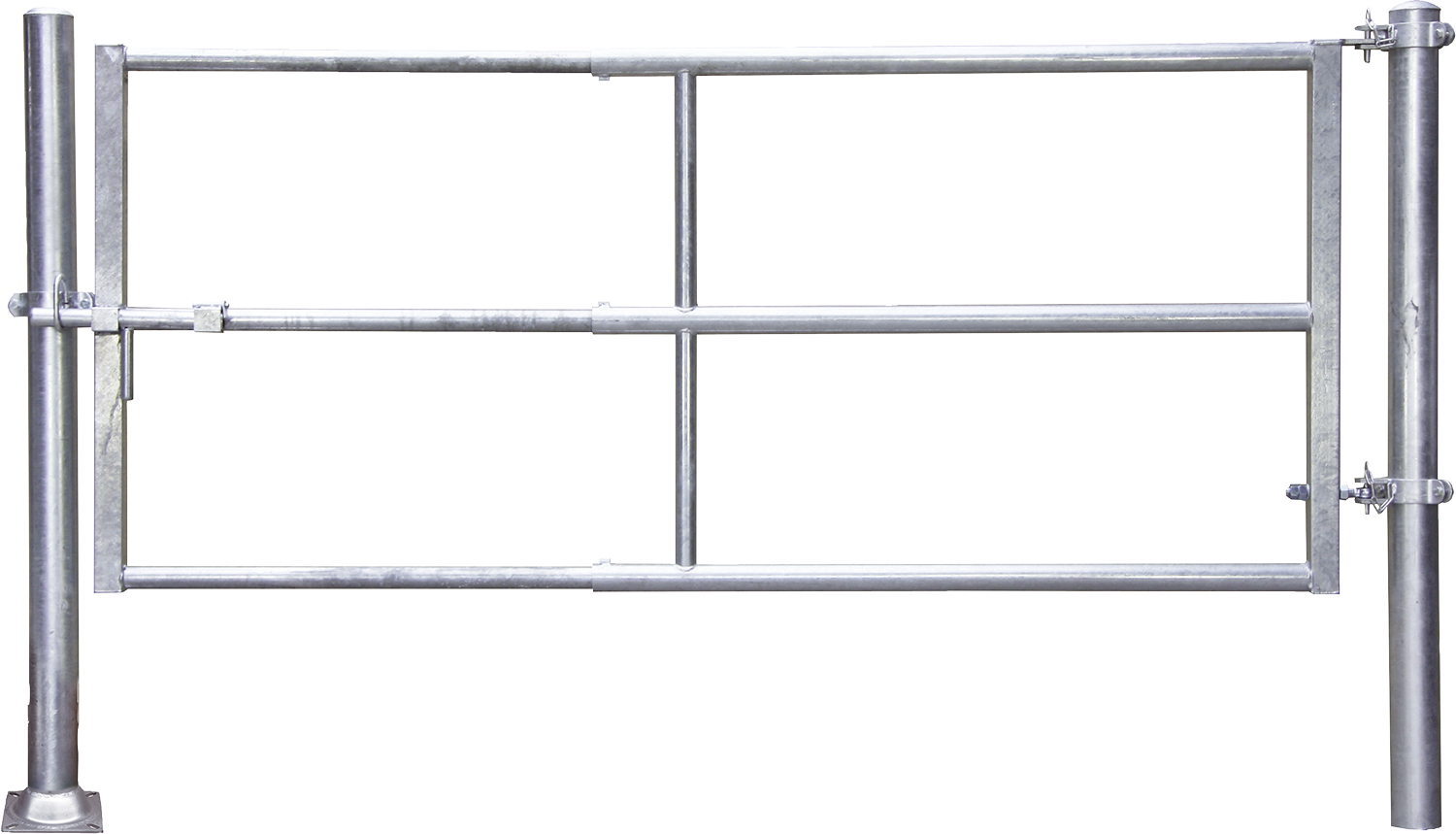

Tor R3 (3/4), Montagelänge 290 - 390 cm
Tor Modell R3. Verwendung für Milchvieh und für Ausläufe für Großpferde. Lieferung OHNE die abgebildeten Pfosten. Das benötigte Befestigungsmaterial (Pfosten, Rohrschellen, Anschraubteile zur Wandmontage etc.) bitte separat bestellen. Das Grundteil der Abtrennung besteht aus Rohr 60 mm. Das Einschubteil der Abtrennung gesteht aus Rohr 48 mm. Das Tor R3 ist ca. 115 cm hoch. Lichter Rohrabstand 45 cm. Normale Montagehöhe: 44 cm über dem Boden. Montagelänge = Länge von Befestigungsloch bis Befestigungsloch Nennlänge = Rastermaß von Mitte Pfosten bis Mitte Pfosten Modell Montagelänge Nennlänge Gewicht R3 (1/2) 1,40 - 2,00 m 1,60 - 2,20 m 38 kg R3 (2/3) 2,00 - 2,90 m 2,20 - 3,10 m 49 kg R3 (3/4) 2,90 - 3,90 m 3,10 - 4,10 m 61 kg R3 (4/5) 3,90 - 4,90 m 4,10 - 5,10m 76 kg R3 (5/6) 4,90 - 5,90 m 5,10 - 6,10 m 89 kg
Tor R3 (4/5), Montagelänge 390 - 490 cm
Tor Modell R3. Verwendung für Milchvieh und für Ausläufe für Großpferde. Lieferung OHNE die abgebildeten Pfosten. Das benötigte Befestigungsmaterial (Pfosten, Rohrschellen, Anschraubteile zur Wandmontage etc.) bitte separat bestellen. Das Grundteil der Abtrennung besteht aus Rohr 60 mm. Das Einschubteil der Abtrennung gesteht aus Rohr 48 mm. Das Tor R3 ist ca. 115 cm hoch. Lichter Rohrabstand 45 cm. Normale Montagehöhe: 44 cm über dem Boden. Montagelänge = Länge von Befestigungsloch bis Befestigungsloch Nennlänge = Rastermaß von Mitte Pfosten bis Mitte Pfosten Modell Montagelänge Nennlänge Gewicht R3 (1/2) 1,40 - 2,00 m 1,60 - 2,20 m 38 kg R3 (2/3) 2,00 - 2,90 m 2,20 - 3,10 m 49 kg R3 (3/4) 2,90 - 3,90 m 3,10 - 4,10 m 61 kg R3 (4/5) 3,90 - 4,90 m 4,10 - 5,10m 76 kg R3 (5/6) 4,90 - 5,90 m 5,10 - 6,10 m 89 kg
Tor R3 (5/6), Montagelänge 490 - 590 cm
Tor Modell R3. Verwendung für Milchvieh und für Ausläufe für Großpferde. Lieferung OHNE die abgebildeten Pfosten. Das benötigte Befestigungsmaterial (Pfosten, Rohrschellen, Anschraubteile zur Wandmontage etc.) bitte separat bestellen. Das Grundteil der Abtrennung besteht aus Rohr 60 mm. Das Einschubteil der Abtrennung gesteht aus Rohr 48 mm. Das Tor R3 ist ca. 115 cm hoch. Lichter Rohrabstand 45 cm. Normale Montagehöhe: 44 cm über dem Boden. Montagelänge = Länge von Befestigungsloch bis Befestigungsloch Nennlänge = Rastermaß von Mitte Pfosten bis Mitte Pfosten Modell Montagelänge Nennlänge Gewicht R3 (1/2) 1,40 - 2,00 m 1,60 - 2,20 m 38 kg R3 (2/3) 2,00 - 2,90 m 2,20 - 3,10 m 49 kg R3 (3/4) 2,90 - 3,90 m 3,10 - 4,10 m 61 kg R3 (4/5) 3,90 - 4,90 m 4,10 - 5,10m 76 kg R3 (5/6) 4,90 - 5,90 m 5,10 - 6,10 m 89 kg

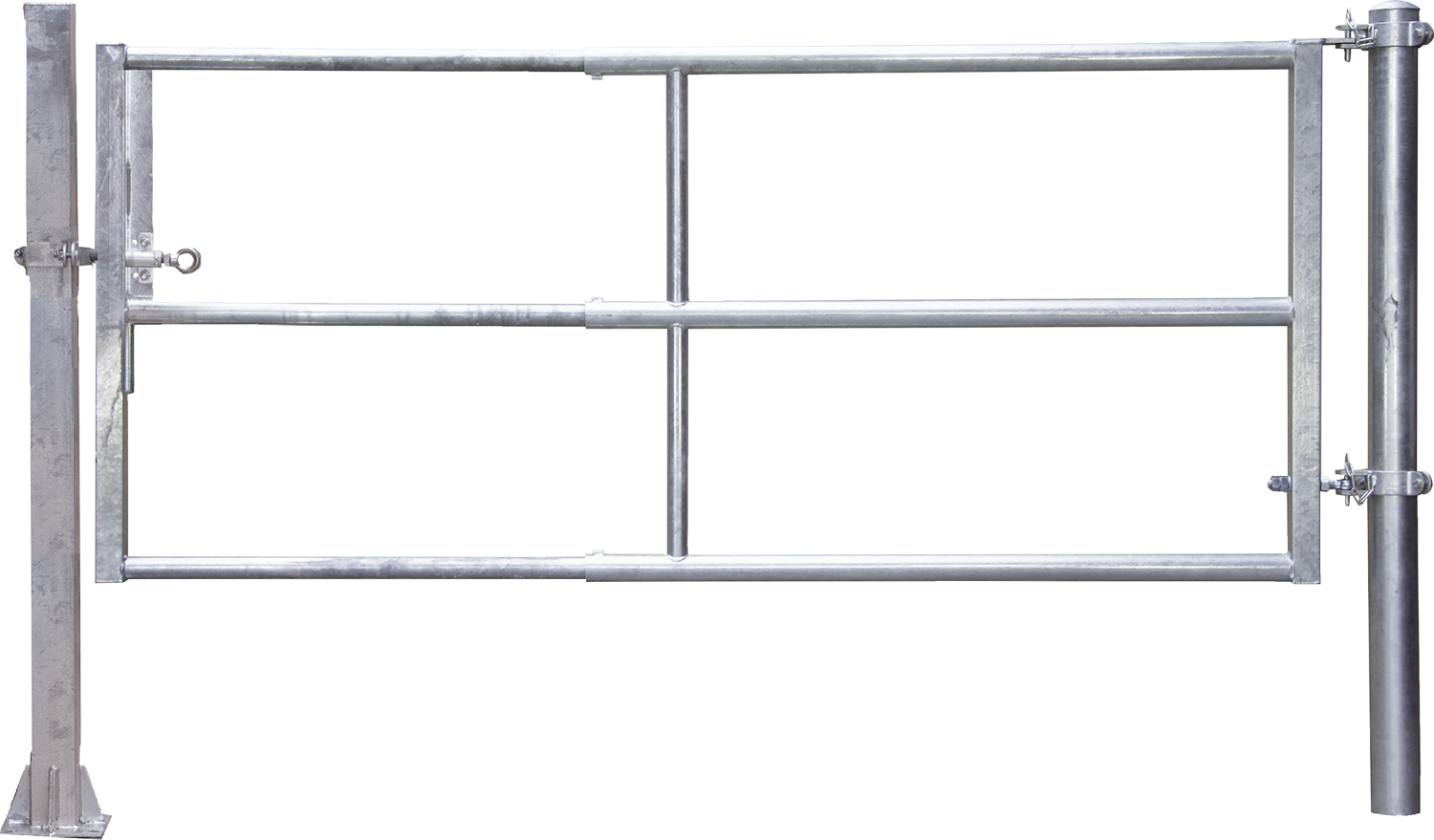

Tor RS3 (1/2), Montagelänge 140 - 200 cm
Praktisches Öffnen und Schließen mit Schnellverschluss „RS“ - Schließen: Der Schnellverschluss rastet selbständig in die Aufnahmen ein. - Öffnen: nur Ziehen des Schellverschlusses, keine Sicherung zu betätigen. - Deutliche Arbeitszeitersparnis in Anlagen mit einer großen Anzahl an Toren. Sicherheit: Tiere können Schnellverschluss nicht öffnen. Grundaufbau und Einsatzbereiche wie Tor „R“ Grundteil: massive 2-Zoll Rohre (60,3 mm), Ausziehteil: 1 1/2“ Zoll-Rohre (48,3 mm) Modell Nennlänge Montagelänge Montagelänge Grundteil: Montagelänge Einschubteil: Gewicht RS3 (1/2) 160 - 220 cm 140 - 200 cm 111 cm 108 cm 36 kg RS3 (2/3) 195 - 295 cm 200 - 290 cm 161 cm 156 cm 49 kg RS3 (3/4) 295 - 405 cm 290 - 390 cm 261 cm 180 cm 61 kg RS3 (4/5) 395 - 505 cm 390 - 490 cm 361 cm 180 cm 73 kg RS3 (5/6) 495 - 605 cm 490 - 590 cm 461 cm 180 cm 87 kg
Tor RS3 (2/3), Montagelänge 200 - 290 cm
Praktisches Öffnen und Schließen mit Schnellverschluss „RS“ - Schließen: Der Schnellverschluss rastet selbständig in die Aufnahmen ein. - Öffnen: nur Ziehen des Schellverschlusses, keine Sicherung zu betätigen. - Deutliche Arbeitszeitersparnis in Anlagen mit einer großen Anzahl an Toren. Sicherheit: Tiere können Schnellverschluss nicht öffnen. Grundaufbau und Einsatzbereiche wie Tor „R“ Grundteil: massive 2-Zoll Rohre (60,3 mm), Ausziehteil: 1 1/2“ Zoll-Rohre (48,3 mm) Modell Nennlänge Montagelänge Montagelänge Grundteil: Montagelänge Einschubteil: Gewicht RS3 (1/2) 160 - 220 cm 140 - 200 cm 111 cm 108 cm 36 kg RS3 (2/3) 195 - 295 cm 200 - 290 cm 161 cm 156 cm 49 kg RS3 (3/4) 295 - 405 cm 290 - 390 cm 261 cm 180 cm 61 kg RS3 (4/5) 395 - 505 cm 390 - 490 cm 361 cm 180 cm 73 kg RS3 (5/6) 495 - 605 cm 490 - 590 cm 461 cm 180 cm 87 kg
